利明盘式输出减速器SD

利明盘式输出减速器,利明行星减速器SD高稳定性:输入端与马达的链接采用筒夹式锁紧机构,并经动平衡分析,以确保在高输入转速下结合介面同心度和平衡度,及零背隙的动力传递

在线订购
产品详情
0

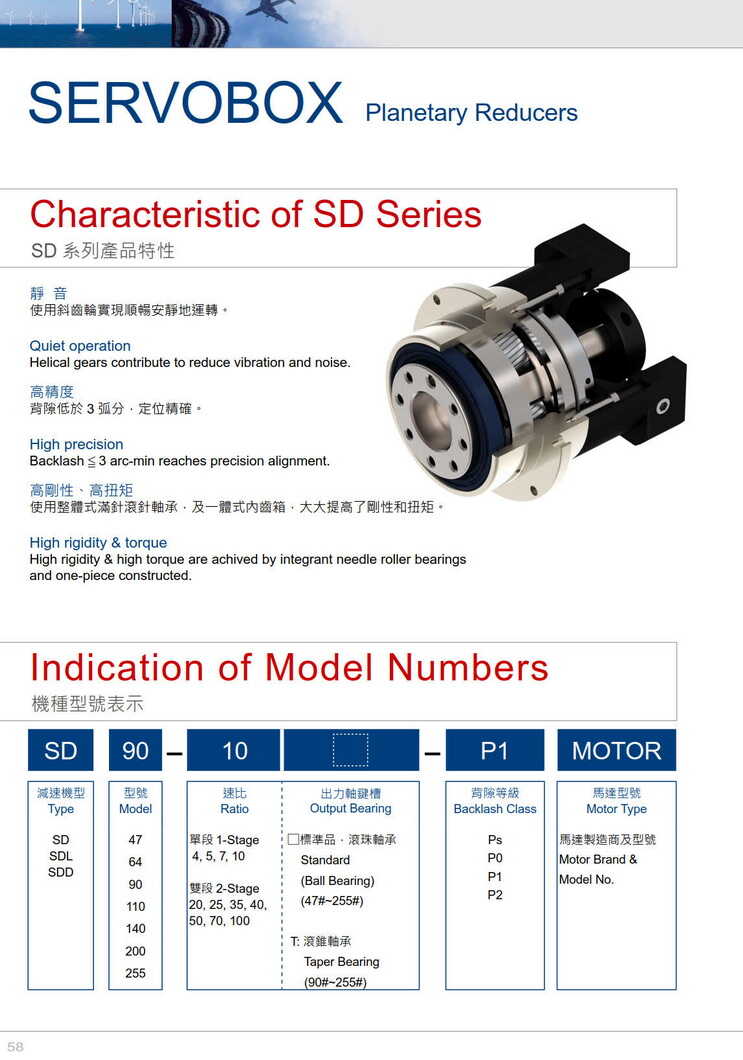

SD系列产品优点:

静音:使用斜齿轮实现稳定、安静地工作。

高精度:齿轮箱与内环齿轮集成设计,调制后,齿轮精度达到DIN6级,精度高。

高刚度、高扭矩:行星齿轮传动介质采用全针滚针轴承,无保持器,增加接触面积,提高结构刚度,采用集成内齿箱,大大提高刚度和扭矩。

为了提高扭转刚度和精度,设计了行星臂架和输出的集成结构。一次加工完成,控制公差精度。

高稳定性:采用气缸夹式锁紧机构动态平衡输入端与电机之间的连接,保证高输入速度下的介面通信平衡和功率传输。

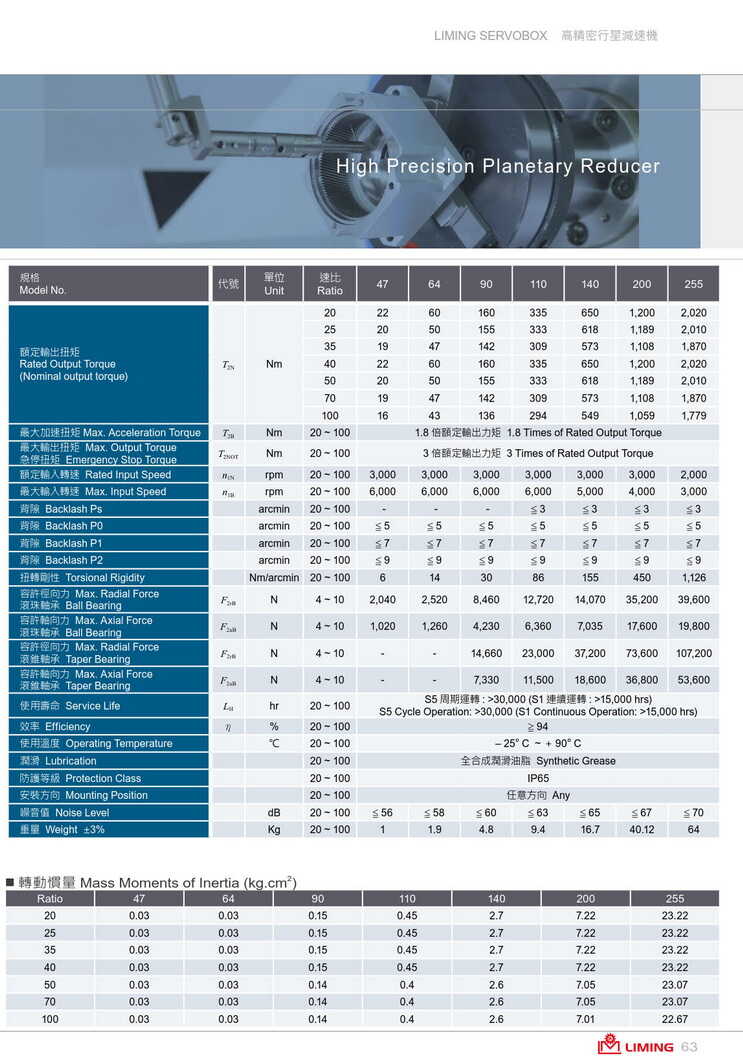

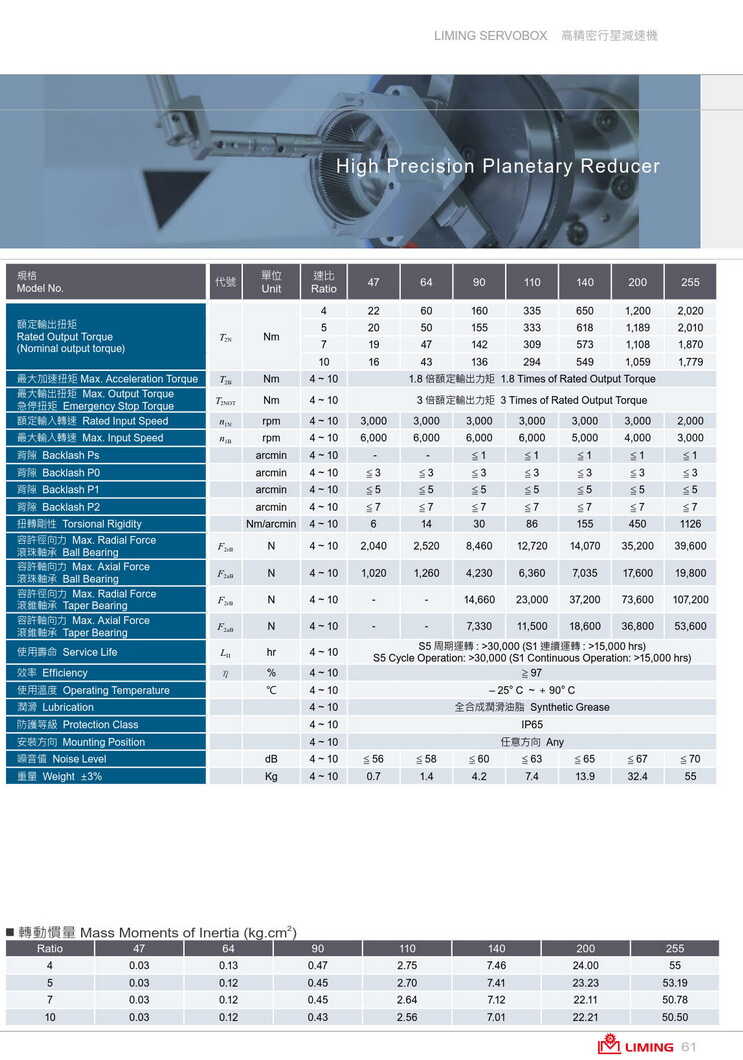

SD单段产品介绍:

框号:47.64.90.110.140.200.255.框号。

减速比:单段系列减速比可选4.5.7.10.14.20。

输出轴承形式:滚珠轴承。滚锥轴承有两种选择。(如无备注,一般按滚珠轴承报价发货)

背部等级:P2≤8弧。P1≤6弧。P0≤4弧。

噪音:低于78db。

效率:高达95%以上。

最大输入速度:6000RPM。

注:提供配套步进电机或伺服电机的型号和图纸。

利明盘式输出减速器


利明盘式输出减速器SD

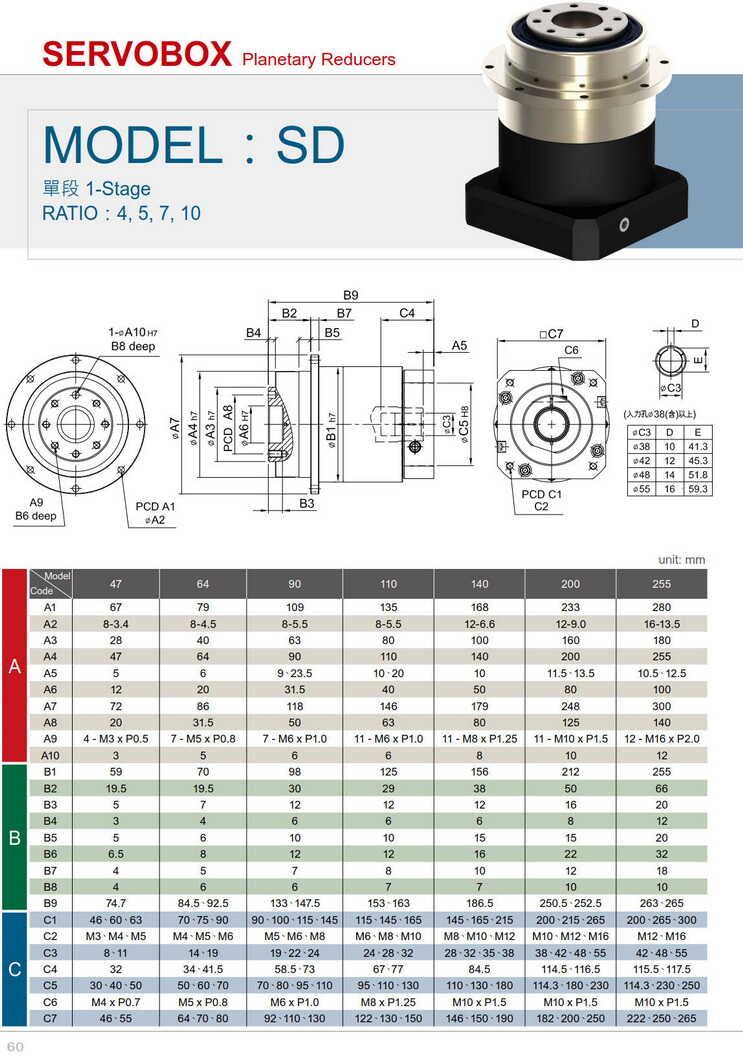

利明盘式输出减速器单段

利明盘式输出减速机

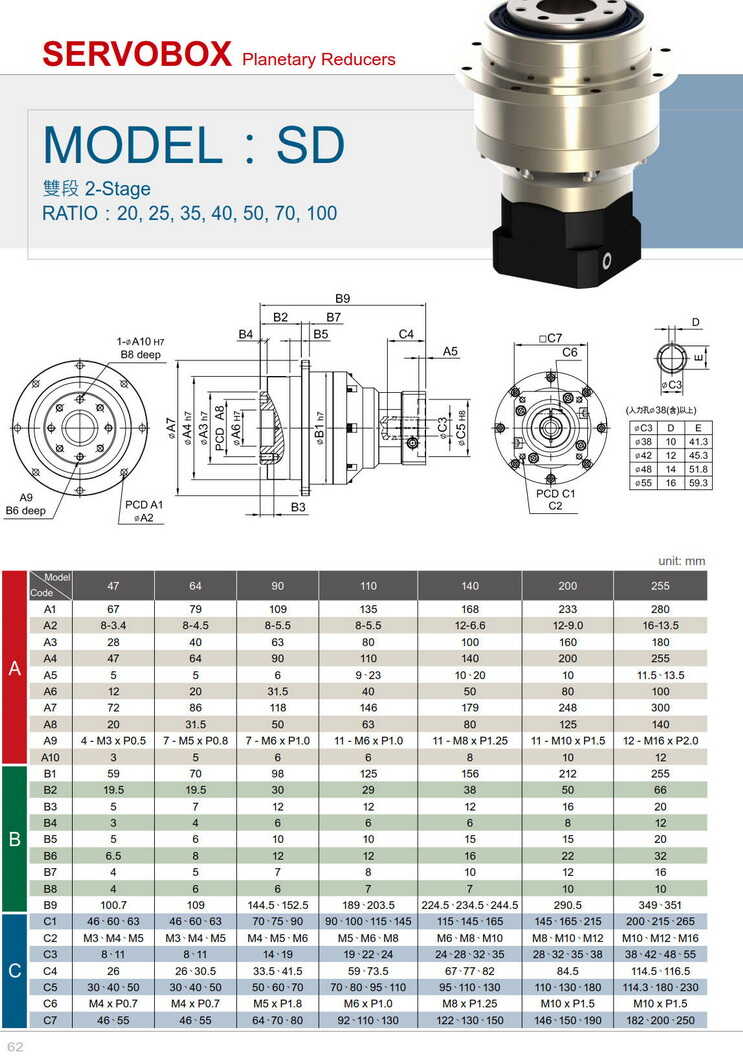

利明盘式输出减速机双段


注意事项:

1.减速器必须牢固安装在机器上,以避免松动或振动。

2.在机器上安装减速器前,必须再次确认减速器输出轴的旋转方向是否正确。

3.如果利明盘式输出减速器在使用前已放置一段时间(4-6个月),且油封未浸入润滑油或应采取保护措施,建议更换油封,因为它可能粘在轴上,甚至失去弹性,无法发挥正常功能。

4.请尽量避免在强烈的阳光下放置和安装减速器,或在极端恶劣的环境中,尽量采取减速器保护措施,以提高使用寿命。

5.尽量为电机的冷却风扇提供足够的循环空气,以免影响散热效率。

6.减速机的标准工作环境为设施-25°至45°。如超出此范围,请联系原厂技术人员。

7.各部件(滑轮、齿轮、联轴器、轴等)必须安装在实心轴或空心轴上。轴承或减速器外端的所有部件应使用特殊的螺纹孔或其他工具,并用润滑油润滑接触面,以避免堵塞或氧化。

8.启动时一定要逐步启动,不要立即将负荷提高到最高,要逐渐增加。

9.如果减速器旁边有任何部件,物品或材料会因漏油而损坏,应安装特殊保护或遮挡。


-
